Messvorrichtung für ein Kupplungsgehäuse von VW

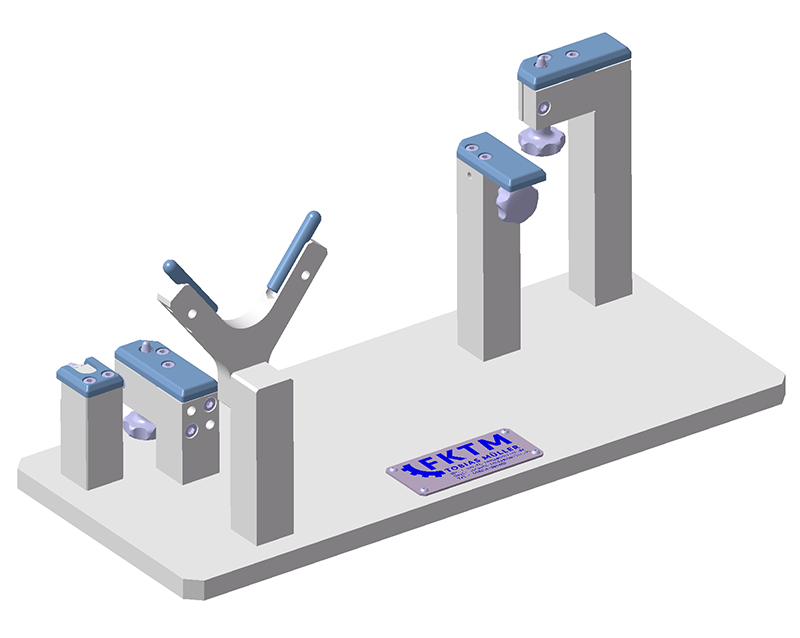

Diese Messvorrichtung dient zur sicheren und positionsgenauen Ablage von Werkstücken auf einer Zeis 3D Messmaschine. Alle werkstückberührenden Teile sind gehärtet um Materialablagerungen und Abnutzung so gering wie möglich zu halten. Die Werkstückposition kann mit den Sterngriffen justiert werden.

Orientierungsstation für Kurbelwellen

Diese Maschine ist für den verketteten Betrieb in der Serienfertigung von Kurbelwellen konzipiert. Ein Ladesystem bringt die nicht orientierten Wellen in die Station, wo diese zentrisch gespannt und mittels optischer Erkennung und Getriebemotor in die vorgegebene Lage gedreht werden.
